周转模壳与其他模壳的制造有哪些不同呢？下面跟着小编一起来了解一下吧：

周转模壳的制造方法，其特征在于：本模壳的制作 材料为氧化镁、氯比镁、滑石粉、不饱和聚酯树脂和相应的引发剂与促进剂、 玻璃纤维或其织物；其中，各组分的重量百分比为： 氧化镁（纯度不低于30％的）35～50％ 氯化镁水溶液（波镁度25～30％）35～50％ 滑石粉10～15％ 不饱和聚酯树脂5～8％ 引发剂适量 促进剂适量 玻璃纤维或其织物10～30％

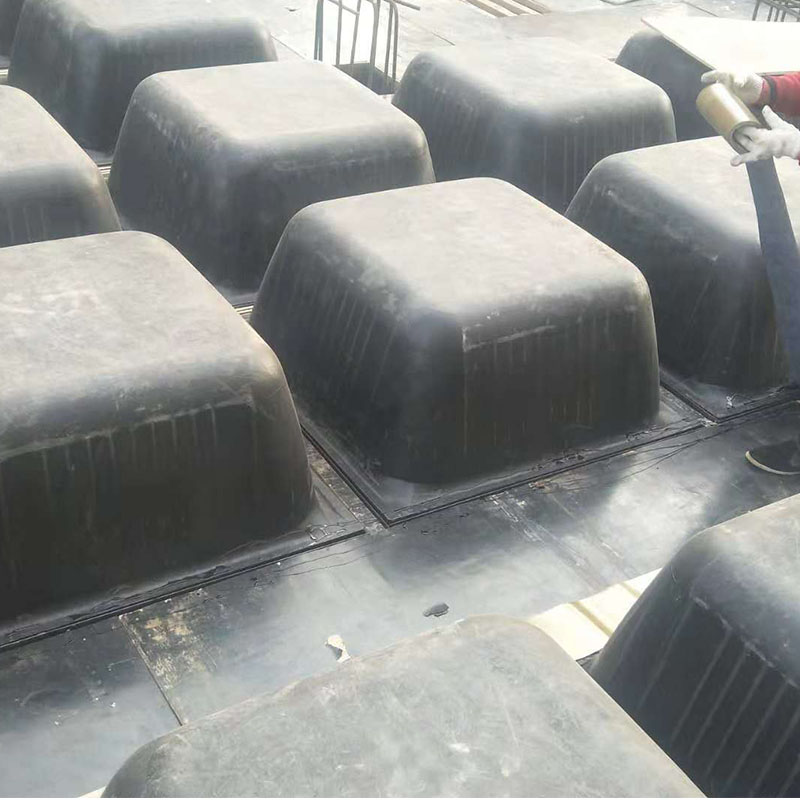

塑料模壳小编告诉您其具体方法（步骤）如下：

（1）将氯化镁和水以3：2的比例置入容器并搅拌，使氯化镁完全溶解，制成波镁度为26－30的溶液，备用。

（2）将作为骨料的氧化镁与滑石粉充分混合，备用。

（3）将不饱和聚树脂置入容器，加入相应的引发剂和促进剂，搅拌均匀后倒人氯化镁溶液使充分混合，再倒人骨料氧化镁和滑石扬，充分搅拌均 匀使成糊状的粘接糊。

（4）按欲制模壳的形状和尺寸选定或制作模具，在模具表面涂上脱模 剂。

（5）①在用层压法时，在涂有脱模剂的模具上均匀地涂复一层由步骤 （3）制得的粘接糊，然后铺设一层玻璃纤维布并压实，再涂复一层粘接糊； 如此反复操作多次直至达预定厚度为止，然后加压（0．5MPa即可）、 加温至80－100℃并保温30分钟），成型后脱模。 ②在用模压法对，在阴、阳模内壁上涂复脱模剂后按预定厚度对 合、压紧，将步骤3所制的粘接糊与切断的玻璃纤维捏合均匀制成含有加筋 的粘接糊，用高压注浆机将该粘接糊注入模具、加温约30分钟后即可成形脱模。

（6）将由步骤（5）①或②所得之周转模壳置于阴凉处养护七天左右，在完全固化后修整、打磨即为成品。
周转模壳密肋结构与普通楼板相比较，造价低：使用周转建筑模壳，混凝土用量可降低10-20%，钢筋用量减少30-40%，综合造价降低20-30%。设计灵活：肋梁的长、宽、高任意变化，设计人员可根据楼板承受能力的大、小准确算出梁肋的高度，不需按周转塑料模壳的固定尺寸设计。隔音、隔热：周转模壳有很好的保温、隔音效果，耐火性能好。

关于周转模壳的制造就介绍到这里了，希望我们的介绍能够帮助到你，相信通过我们的介绍，大家对周转模壳有了一个新的认识了，了解更多信息请大家继续关注我们的官方网站！
